Ampli micro 12/24v

La connexion est requise pour commander !
Catégories : , Étiquette :

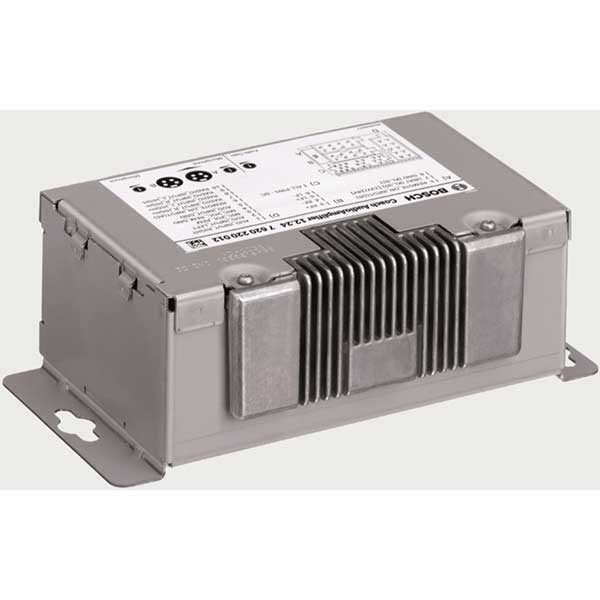

Le Coach AudioAmplifier 12.24 possède une puissance de sortie de 2 x 20 watts. L’amplificateur est conçu pour être utilisé dans

les systèmes Coach Multimedia de Bosch.

Le Coach AudioAmplifier 12.24 offre des entrées de bas niveau (ISO D1, D2, D5) ainsi que des entrées de haut niveau (ISO

D7-D10) qui permettent de raccorder les sorties haut-parleur de la radio par exemple.

Un réglage de niveau pourra être effectué par le régleur Audio Gain. Les réglages de gain par défaut sont signalés par la position

verticale des flèches. Les sens de rotation pour augmenter ou réduire le gain sont indiqués par les symboles + et -.

L’amplificateur est mis en marche et éteint par commande centrale de l’autoradio (ISO A5 ou D6). Deux micros dynamiques

peuvent être branchés pour les messages par haut-parleur.

Le Coach AudioAmplifier 12.24 passe en mode Microphone en cas de diffusion d’annonces au micro. Le micro A a priorité sur le

micro B. Le volume sonore pourra être mis au point par le régleur d’entrée correspondant A ou B sur l’amplificateur.

Un régleur à sommation en option pourra être monté pour les deux micros (ISO D3, D4).

Il est également possible de diffuser des messages par micro lorsque la radio est arrêtée. Pour un refroidissement suffi sant de

l’amplificateur, veiller lors du montage à placer celui-ci à un endroit suffi samment ventilé et protégé contre l’humidité.



Spécification :

Tension de fonctionnement : 12 V /24 V (10,8 – 32 V)

Consommation de courant :

  • (Mode Veille) 0,3 A
  • 4,5 A à 20 W

Puissance nominale : 2 x 20 W (4 W)

Sortie H-P : = 4 W

Distorsion : < 0,3 % (à 14 W)

Bande passante : 40 Hz – 10 kHz (-3 dB)

Entrée de commutation : ISO A5 ou D6 : 12 V / 24 V

Sortie de commutation :

  • Line D1/D2

à 130 mV à l’entrée 3,5 V

à 365 mV à l’entrée 20 W

  • Ligne D7 – D10L

à 408 mV à l’entrée 3,5 V

à 1,2 V à l’entrée 20 W

Entrée de microphone :

  • Sensibilité d’entrée 1 mV
  • Impédance 200 Ohms
  • Réponse en fréquences 150 Hz – 6,5 kHz
  • Distorsion = 0,5 % (5 W/1 kHz)
  • Option régleur de sommation D3, D4 – Poti 10 kOhms

Dimensions : 167 x 55 x 97,5 mm

Poids : env. 670 g

Normes : E1, CE,
